近日，由微特技术有限公司负责的广西银河电站闸门远程控制系统顺利验收，并交付使用。
银河水电站水头落差为500米。分为前池闸门控制和大坝闸门控制，前池闸门用于控制发电进水，距离发电厂房12公里。大坝有三扇闸门，主闸门为卷扬式闸门，用于控制进水廊道进水和泄洪；廊道尾水闸门为卷扬式闸门，用于廊道排沙；引水隧洞进水控制闸门为螺杆式闸门，电站大坝距发电厂房68公里。各闸门并没有配置远程控制系统，闸门控制室距离当地值班室较远，对闸门的监视及控制极为不便。
▲系统结构图
由微特为客户提供的技术解决方案，全系统采用4套闸门现地操作箱和一套可编程控制单元及相关配套通信设施。采用可编程控制器控制方式设计。现地控制单元完成对闸门的数据采集及数据预处理，负责通过网络传送数据信息，并自动服从上位机的命令和管理。

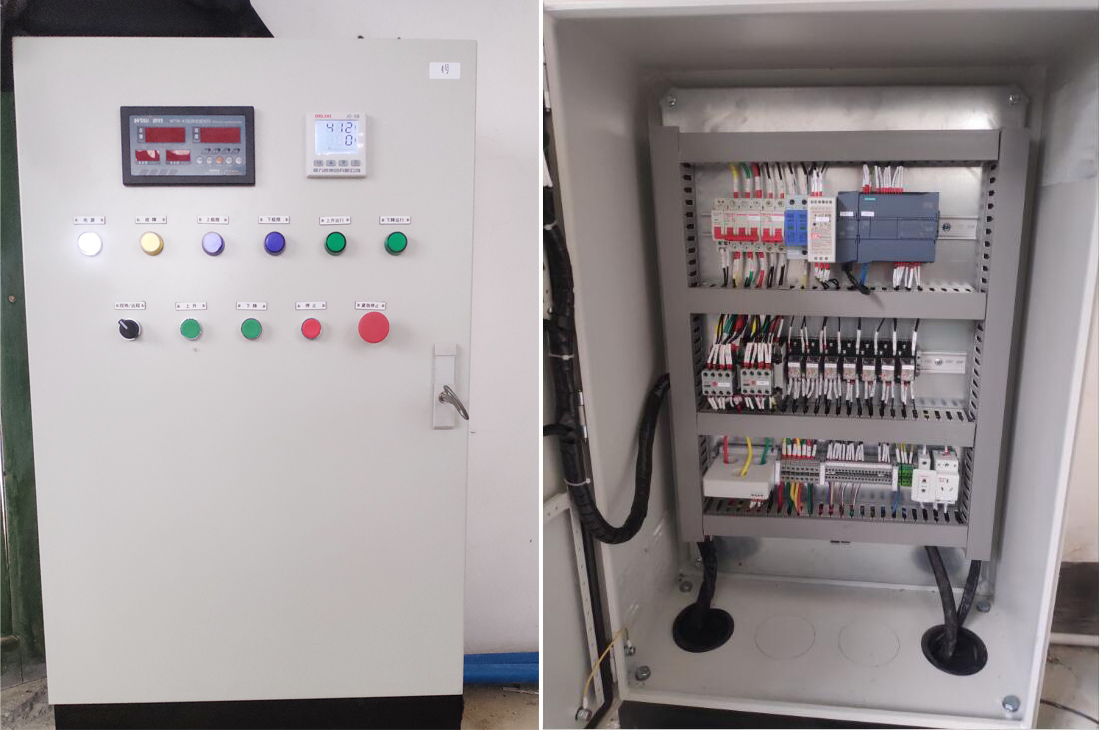

▲现地控制柜
工业视频子系统包括摄像机、传输、控制、显示、存储5大部分。摄像机通过线缆将视频图像传输到控制主机，控制主机再将视频信号分配到监视器，通过控制主机，操作人员可发出指令，对摄像机的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作，并可通过控制主机实现在多路摄像机的切换。利用特殊的录像处理模式，可对图像进行录入、回放、处理等操作，使录像效果达到最佳。
▲中控室远程控制终端
该系统的投入使用，实现了闸门24小时在线监测，实现了现地和远方双回路控制。为客户的设备在线监测控制提供了可靠技术支撑。为设备的安全运行提供了可靠保障。
