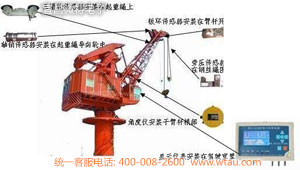

港口吊力矩限制器安装示意图
一、 港口吊力矩限制器(港机力矩限制器)概述：
港口吊(港口门机，港机）在工作时，需根据现场实际情况而经常改变工况进行起重作业，如改变起吊角（幅度）、起吊臂长等，而在不同工况参数下所能起吊的最大额定起重量及工作最大、最小变幅是相应不同的，因此需要一套装置对以上参数综合监测判断，作出起重机正常工作、满载、超载、变幅超上限、变幅超下限等工作状态的指示并相应报警、提示、控制，以保证起重机械的正常工作。
力矩限制器就是应上述要求，应用于起重机械的安全保护装置。我公司在总结国内外力矩限制器经验的基础上，应用新技术，新器件，研制生产了WTL系力矩限制器产品。力矩限制器主要组成部分有显示仪表（含处理器），信号盒、角度仪或者角度测长仪（主要为臂杆可变化的汽车吊）、重量限制器、风速传感器、风向传感器等。
二、 港口吊力矩限制器(港机力矩限制器)配置
|
配置 |
数量 |
型号 |
说明 |
|
主机仪表 |
1 |
WTL-A(200)（推荐） |
显示重量、幅度、角度、额重、载荷率等。有原始参数备份和恢复功能。 |
|
角度仪 |
1 |
JD-180 |
采用防水型导电塑料电位器 |
|
重量传感器
|
1或2 |
三滑轮传感器(SHL) |
有主副钩的装两个重量传感器，无副钩的装一个重量传感器 |
|
旁压传感器 |
|||
|
板环传感器 |
|||
|
轴销传感器 |
三、港口吊力矩限制器(港机力矩限制器)配置说明
（一）力矩限制器主机仪表
港口吊力矩限制器仪表
信号监测：两路重量信号及一路角度信号监测
屏幕显示：蓝色或灰白色液晶屏显示
信号输出：输出继电器信号或RS485信号及4-20mA
供电方式：交流220V、380V、直流24V
安装方式：壁挂式
WTL-A(200)型力矩限制器仪表 WTL-A200型力矩限制器仪表安装于大港油田
港口吊力矩限制器(港机力矩限制器)可选其它仪表型号：WTL-A300、WTL-A400、WTL-A500、WTL-A600
WTL-A300力矩限制器仪表 WTL-A400力矩限制器仪表 WTL-A500力矩限制器仪表 WTL-A600力矩限制器仪表
(二)角度仪
港口吊力矩限制器(港机力矩限制器)可用角度仪型号：JD-180型、JD-C90型
港口吊力矩限制器(港机力矩限制器)推荐角度仪型号：JD-180型
安装位置：港口吊臂杆根部
安装说明：角度仪水平线与臂杆平行
JD-180型角度仪的外形尺寸图
JD-180型角度仪 JD-180角度传感器安装在港口吊上
(三)重量传感器
a、PY型旁压传感器
安装位置：钢丝绳固定端
取力方式：钢丝绳张力
安装要求：港口吊起重绳必须有固定端
PY型旁压传感器的外形尺寸图
PY型旁压传感器 PY型旁压传感器安装方式
b、BH-2型板环拉式传感器
安装位置：安装在起重绳的固定绳（定绳）与臂杆连接处。
取力方式：测量起重绳的拉力。
注意事项：①起重绳必须有固定绳（定绳）
②固定绳与臂杆连接处无定滑轮
量程选择：最大额定起重量÷钢丝绳倍率=传感器量程
BH-2型板环拉式传感器的外形尺寸图
BH-2型板环拉式传感器 BH-2型板环拉式传感器安装方式
c、SHL型三滑轮传感器
安装方式：安装于港口吊起重绳上，可焊接在臂杆上（配弯板）；也可随起重绳位置变化而变化（配万向结）。
取力方式：测量起重绳的张力。
量程选择：请告知我公司单根钢丝绳最大受力，我公司技术人员会为您计算出相应的传感器量程。

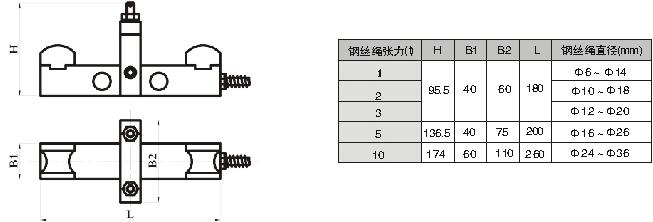

SHL型三滑轮传感器 SHL型三滑轮传感器安装实例
d、ZX型轴销式传感器
安装位置：安装在起重绳导向轮中
安装方式：替换原受力点的轴销
取力方式：测量受力点的压力
注意事项：①非标准传感器需要定做
②受力点与传感器的剪切力应该始终保持一致，以保证传感器的输出线性
③如果选用轴销传感器的话，可以按原来的滑轮轴销尺寸定做轴销传感器.将其更换即可。需要提供轴销的详细尺寸、挡板
的安装位置、钢丝绳的倍率、载荷曲线表等参数
量程选择：当前受力点的最大受力

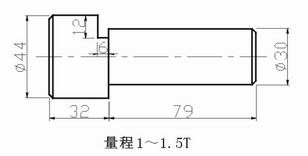

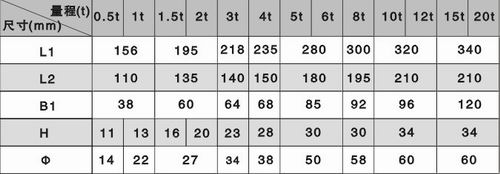

ZX型轴销式传感器尺寸图 ZX型轴销式传感器尺寸表 ZX型轴销式传感器小量程尺寸图
ZX型轴销式传感器 港口吊轴销传感器安装
四、力矩限制器控制原理
我公司力矩限制器常规控制有3个：幅度上限控制，幅度下限控制，超载控制，分别介绍如下：
1．幅度上限控制：当臂杆运行到最小幅度（最大角度）时，仪表发出声光报警，幅度上限继电器动作，切断减幅回路，使臂杆停止减幅，但可以往安全方向（增幅）运动
2．幅度下限控制：当臂杆运行到最大幅度（最小角度）时，仪表发出声光报警，幅度上限继电器动作，切断增幅贿赂，使臂杆停止增幅，但可以往安全方向（减幅）运动
3．超载控制：当实际起重量达到额定起重量的95%时，仪表发出满载声光报警，但不控制，当实际起重量达到额定重量的105%时，仪表发出超载声光报警，超载继电器动作，切断钓上升回路及臂杆增幅回路，使吊车能够往安全方向运动（减副或者落钩）
五、力矩限制器订货注意事项
1、具体型号(WTL-A100,数码管;WTL-A200,黑白屏or蓝屏;WTL-A300,彩屏机，具体见产品选型手册)
2、几路重量（是否是主副钩,或者是抓斗/吊钩两种状态）
3、角度仪线长；
4、载荷曲线表，臂长、倍率、中心距；
5、传感器是型号，尺寸，线缆长度；
6、重量传感器（拉式传感器）是否需要配套护板；
7、钢丝绳直径；
8、输出控制：常规控制：上限、下限、超载；若有其它特殊要求，需特别备注；
9、电源类型（24V、220V 、380V）
六、其他: 港口吊还可选配风速仪。风速仪安装在门座式起重机迎风处。

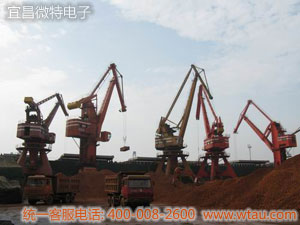

湛江港配套我司力矩限制器的港口吊
