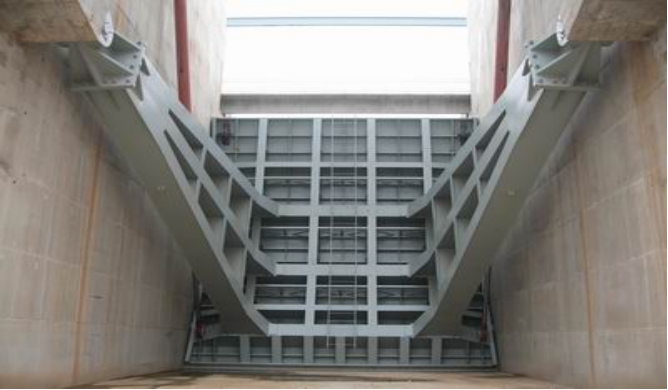

傳統水工金屬結構設備（如弧形閘門、啟閉機等）依賴人工巡檢、定期檢修等方式，存在以下問題：
效率低：人工檢測工作量大，依賴經驗判斷，易漏檢誤判。
安全風險高：高空、水下作業環境危險，檢測人員易受傷害。
無法實時監測：難以捕捉突發故障（如流激振動、支鉸卡阻）的早期征兆。
設備壽命短：缺乏數據支持，無法實現預測性維護，易因疲勞、磨損等問題導致設備提前報廢。

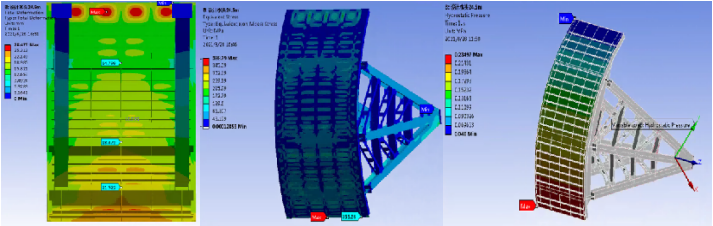

我公司根據閘門金屬結構及運行原理，建立金屬結構有限元數據模型，通過對結構數據分析結合物聯傳感采集，獨立開發設計啟閉機實時在線智能監控系統，可實時自動監測、監控弧形閘門的運行數據，并通過信息傳輸與處理，可實現對弧形閘門結構靜應力、動應力、振動響應、運行姿態和支鉸軸承運行狀態的實時在線監測；在決策系統支持下，制訂優化調度與監控弧形閘門的安全運行，實現對閘門運行狀態的實時在線監測和故障預警、報警，提前發現影響設備安全運行的基礎故障和機械部分早期故障等確保閘門的運行安全，根據設計圖紙建立結構有限元數據模型。
技術原理
1.技術路線選擇
采用多傳感器融合：
應力監測：采用耐久性表面應變計，結合有限元模型解析靜/動應力。
振動監測：三軸加速度傳感器捕捉流激振動和機械振動。
運行姿態監測：雙軸傾角傳感器實時計算閘門傾斜量。
聲發射監測：高靈敏度傳感器檢測支鉸軸承卡阻、磨損等異常。
物聯網與數據分析：通過多通道數據采集箱和現地工作站，實現數據實時傳輸與云端存儲；結合AI算法進行時域/頻域分析，預測故障趨勢。
標準合規性：嚴格遵循NB/T 10859-2021等行業標準，確保監測精度與系統可靠性。
2.對比傳統技術
人工巡檢：依賴經驗，數據離散；在線監測：連續數據采集，支持趨勢分析。
定期檢修：被動維護；預測性維護：主動預警，降低突發停機風險。

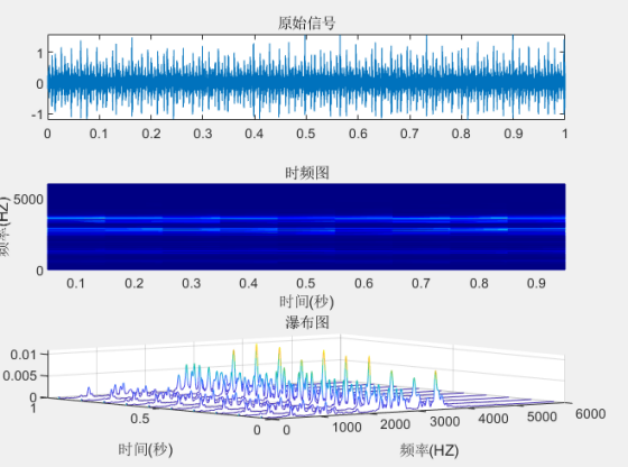

振動數據分析

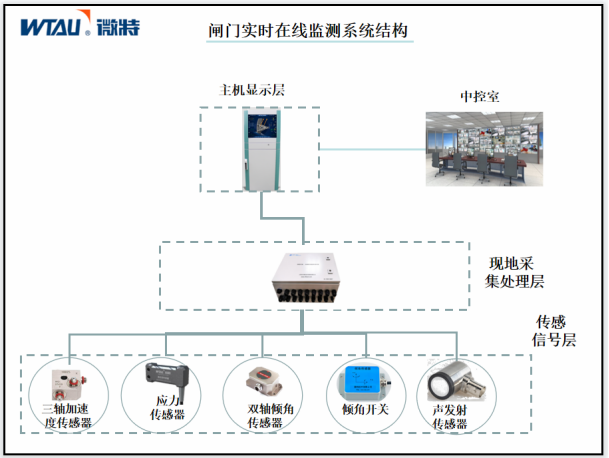

系統組成
主要有表面應力傳感器、聲發射傳感器、加速度振動傳感器、行程位移傳感器、傾角傳感器，和多通道多功能信號采集處理器，數據分析系統主機和顯示器。
閘門實時在線監測系統的具有以下主要功能：
（1）弧形閘門主要構件的靜應力實時在線監測；
（2）弧形閘門主要構件的動應力實時在線監測；
（3）弧形閘門主要構件的振動響應實時在線監測；
（4）弧形閘門運行姿態實時在線監測；
（5）支鉸軸承運行狀態在線監測等。
實時自動監測、監控弧形閘門的運行數據，并通過信息傳輸與處理，實現對弧形閘門工作在運行工況下閘門主梁及支臂結構靜應力、動應力、流激振動響應、運行姿態和支鉸軸承磨損運行狀態的實時在線監測，當出現數據異常，系統自動識別報警。
1.系統產品組成主要功能
硬件層：
傳感器：主要包含應力傳感器、三軸加速度傳感器、傾角傳感器、聲發射傳感器。
數據采集箱：支持應力、振動、傾角、聲發射等多信號同步采集，防護等級IP65。
現地工作站：配置工控機，實現數據本地存儲與初步分析。

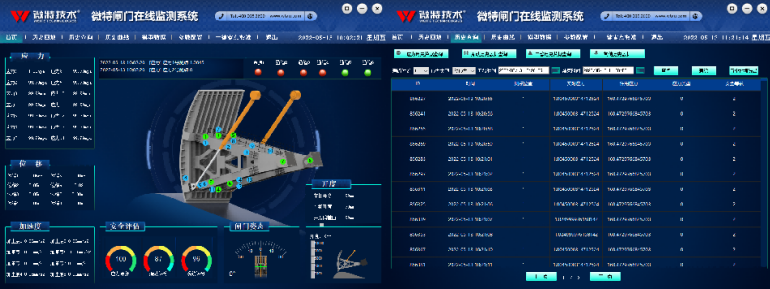

軟件層：
實時監測：顯示應力、振動、傾角等數據，超標時觸發聲光報警。
智能分析：頻譜分析、趨勢預測、故障診斷（如支鉸抱死預警）。
報表生成：自動生成Word/Excel格式報告，支持歷史數據回溯。
聯動控制：與啟閉機控制系統對接，異常時自動停機或調整運行參數。
智能診斷引擎
1. 多模態數據融合分析
異構數據同步：采用時間戳對齊技術，實現應變（10Hz）、振動（1kHz）、聲發射（2MHz）等多頻段信號毫秒級同步（誤差≤0.1ms）
特征工程體系：
時域：提取均值、方差、峭度等17項統計量
頻域：FFT頻譜+小波包能量譜聯合分析（頻帶分辨率≤1Hz）
時頻域：STFT短時傅里葉變換（窗函數Hamming，重疊率75%）
2. 機理-數據雙驅動模型
物理模型層：
基于ANSYS的閘門有限元模型（網格精度≤5mm）
流固耦合仿真（CFX流體域+Mechanical結構域協同計算）
AI算法層：
LSTM神經網絡：32層隱藏單元，預測軸承剩余壽命誤差≤3%
3D卷積網絡：識別聲發射信號中的微裂紋特征（識別率92.6%）
混合決策：通過D-S證據理論融合物理仿真與AI診斷結果，置信度≥0.85
3. 動態閾值管理
工況自適應：建立閘門開度-水位-閾值映射矩陣（分辨率1°×0.5m）
自學習機制：
初始閾值：按NB/T 10859-2021 8.2.1~8.2.14設定
動態調整：基于歷史數據滾動優化，每周更新閾值曲線
弧形閘門在線監測系統通過實時采集關鍵參數（應力、振動、運行姿態等），結合智能分析，實現全天候監測、故障預警及自動化處理，保障設備安全運行，延長使用壽命，降低運維成本。
主要優勢：
1.全生命周期管理：從實時監測到預測維護，延長設備使用壽命20%以上。
2.精準預警：基于NB/T 10859標準設定閾值（如振動位移＞0.5mm報警），誤報率＜2%。
3.降本增效：減少人工巡檢頻次80%，運維成本降低30%。
4.高可靠性：傳感器防護等級IP68，適應水下、高濕、低溫等惡劣環境。
