一、概述
WTYZ 系列水下液压泵站，是专门针对水利水电移动式启闭机液压自动抓梁、液压清污机及液压抓斗配套设计制作的，它允许在不超过150米水深处工作。它适用于5t至600t单吊点或双吊点液压自动抓梁及各类液压清污抓斗的控制。
二、水下液压泵站的组成
油箱：储油、散热、分离油中的空气及沉淀杂质并支承液压系统的装置，由油箱体、流离隔板、滤网隔板、空气滤清器等部分组成。
油泵与电动机：液压泵站的驱动装置
液压阀件：电磁换向阀、溢流阀、单向阀、压力继电器、压力表、滤清器等器件。
三、水下液压泵站的主要特点
外形多种设计，适用干液压抓梁，清污机、清污抓斗等，便于设备安装。
油泵、电动机与液压件均采用国内外知名品牌，性能好、质量可靠。
水下工作，耐水压不变形，可靠性好，内外防腐处理。
泵站已批量生产，备件充足，互换性好，还可根据需要特殊定做。

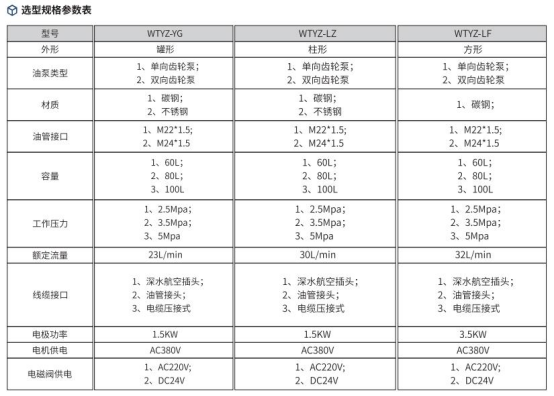

性能参数
1、液压泵站油箱材质采用27SiMn合金结构钢或A304不锈钢材质制造，壁厚8-10mm，按水下7MPa设计制作。
2、泵站油箱有效容积＞60L、80L、100L等多种规格。
3、国内或合资知名齿轮油泵品牌，额定工作压力：3.5-5Mp；额定流量：20L/ min ;23L/ min ;30L/ min ；等多种类型；常规液压系统工作压力出厂调定为2.5-3.5Mpa。
4、国内或合资知名品牌电机功率电动机功率1.5-2.2KW可选，工作电压AC380V。
5、 Rexroth (カ士乐）、 Atos （阿托斯）或 Parker （派克）电磁；电磁额定工作电压：AC220V或DC24V;

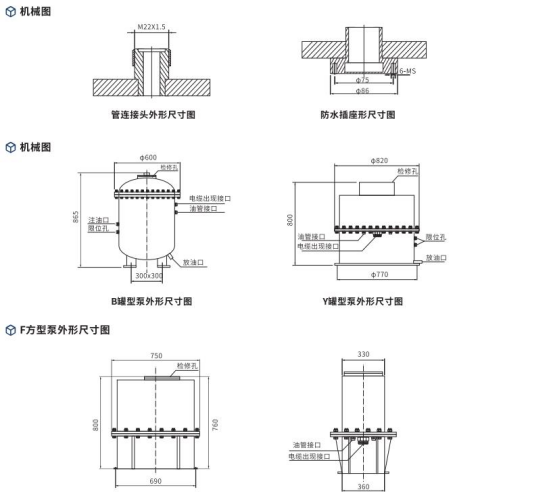

6、进出油管管接头M24/1.5;
7、泵站线缆出口采用1寸油管对接头方式和航插方式；
8、液压油选用32号低温抗磨液压油，能保证系统在﹣30° C 至60° C 环境中正常工作。
9、泵站重量：根据规格一般180Kg-300kg范围。
注意事项

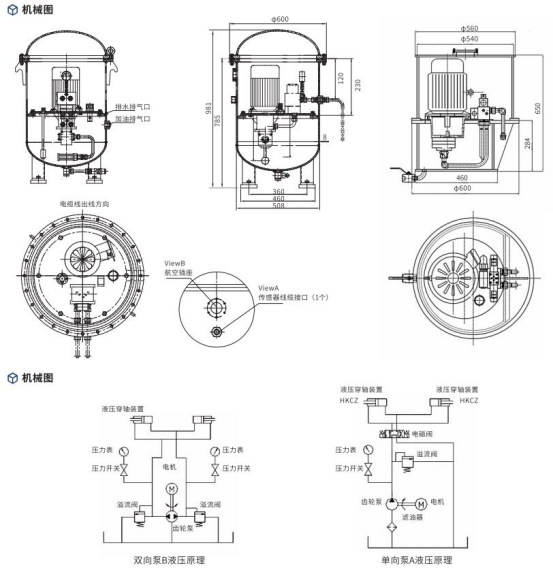

1、液压抓梁选用泵站时；河选罐形、圆形、方形、分体式，但额定压力均为2.5Mpa，流量应不大于14Lmin，销轴直径小于200mm时推荐选用10L/ min 流量，抓梁泵站液压泵分为 A 单向 B 双向，其控制方式详见参考图。
2、液压清污机、抓斗选用泵站时；可选圆形、分体式，额定压力2.5-12Mpa（可调），流量推荐大于16L min 抓斗泵站液压泵仅有 A 单向，其控制方式详见参考图。

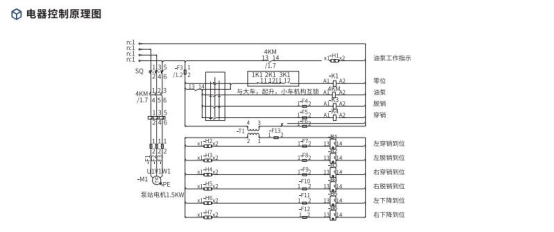

3、泵站的控制方式在订货时请与我公司及时沟通，我公司提供参考图。
4、选购液压抓斗泵站时应尽可能选用防水插座式，泵站不含防水插头及插座，如果需要电缆我公司可提供并免费做密封。
安全使用操作规范
1、凡是经过密封拧紧的螺栓，不得再松开，一旦松开再拧紧将严重影响密封性能。
2、油管与接头连接前一定要检查连接头上是否漏装了0型密封圈，密封圈是否完好无损，插头与插座接好后一定要拧紧。
3、泵站额定注油量为60L，请定量加注，还应定期更换液压油。
4、电缆接头安装时，应注意密封圈是否完好，必要时应用密封胶将该孔封住，确保泵站与外界隔绝。
5、本系统安装完毕首次使用前，必须先将自动抓梁（本系统）沉入最深工作水位，停留30分钟后提出水面，在控制柜出线端子处，用500V揺表测量油泵电机回路的对地电阻，阻值与下水前无明显变化表示无渗水，只有无渗水现象才能进行正常操作。
6、在实际工作中，自动液压抓梁每次下降到位后，必须先在控制柜出线端子处用500V摇表测量油泵电机回路的对地电阻，在无渗水现象的情况下，才可进行穿销、脱销操作，否则不允许操作。
7、液压油的选用：液压油型号；常温地区用 HL -46或 HM -46寒冷地区用10或12号航空液压油液压油根据使用工况可一年更换一次。
