操作室电气柜内安装有UPS不间断电源，工控机，视频显示器，刻录机等。小车室相关数据通过485通信方式与司机室工控机进行通信，小车室电气柜由485通信至操作室电气柜工控机，经过通信?？樽挥牍た鼗ㄐ牛严喙厥凳笔菹允镜较允酒魃稀?/span>
机械旋转限位开关通过旋转机构机械式控制吊钩的上下极限，旋转限位开关量信号给下位机电路板通过程序显示吊钩的限位状态，编码器信号输入到小车下位机控制箱，下位机将采集到的数据通讯给司机室下位机，下位机再通讯到工控机，显示器显示数据，司机室下位机控制输出。
小车行程使用漫反射进口激光传感器，激光传感器安装于小车行走机构的顶端，同时在小车行走轨道的终端安装一个反光膜，将激光传感器发射的红外线信号反射，经过通信把实际数据显示到司机室显示器。司机室工控机实时监测小车行程数据，并在行程到达预设点位置时声光报警，并输出控制小车行走，避免发生危险。

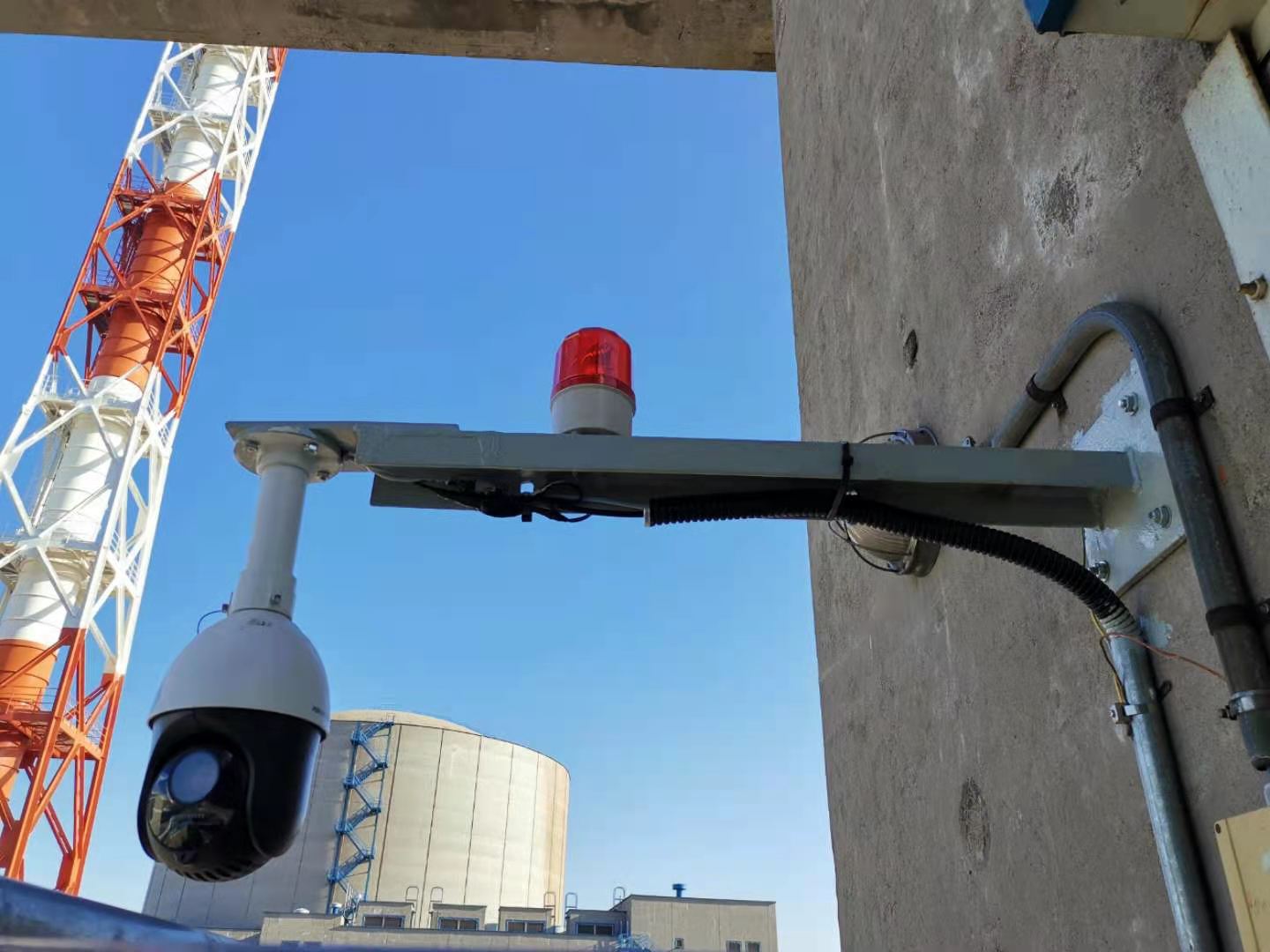

小车机室下位机采集抱闸开关量信号，高度上限下限信号，小车行程数据、高度数据、重量数据，通过与司机室工控机通讯将数据传递给司机室工控机进行实时监视，相关数据在仪表上显示。吊装区域一个球机与司机室录像机通讯，录像机将视频信号传输给监控显示屏，实时观看吊点区域有无危险操作，小车室内安装四个摄像头查看起升卷筒制动器，以及小车室内情况。
本次改造项目得到了用户的大力支持，在疫情特殊时期用户工程师与微特售后工程师远程视频沟通，完成了现场所有硬件的安装工作，疫情缓解后微特售后工程师到现场完成调试、培训、资料完善等工作。加装安全监控管理系统后，很好的解决了原先大车盲区以及主钩吊点区域观察困难的问题。完成改造以后，监控系统帮助司机在操作设备时可更直观的了解整车设备的运行情况，实时的做出应对。为吊装工作的安全性、可靠性提供了一份数据监测及视频可视化的安全保障。
