水布垭水电站坝址位于清江中游的巴东县水布垭镇，上距恩施117km，下距隔河岩92km, 距清江入长江口153km，是清江梯级开发的龙头枢纽。水库正常蓄水位400m，相应库容43.12亿立方米，总库容45.8亿立方米，装机容量1840MW，是以发电为主，并兼顾防洪、航运等的水利枢纽工程。
水布垭水电站大坝全景
水布垭电厂溢洪道弧形工作门2×2700kN液压启闭机为表孔弧形工作门的专用启闭设备，共有5孔，5套液压启闭机，启闭机布置采用“一机一站”。每扇弧形工作门配置一套液压泵站，每套液压泵站设3台油泵-电机组、一套控制柜、一套动力柜。液压泵站的3台油泵-电机组可同时工作或单独工作，互为备用。

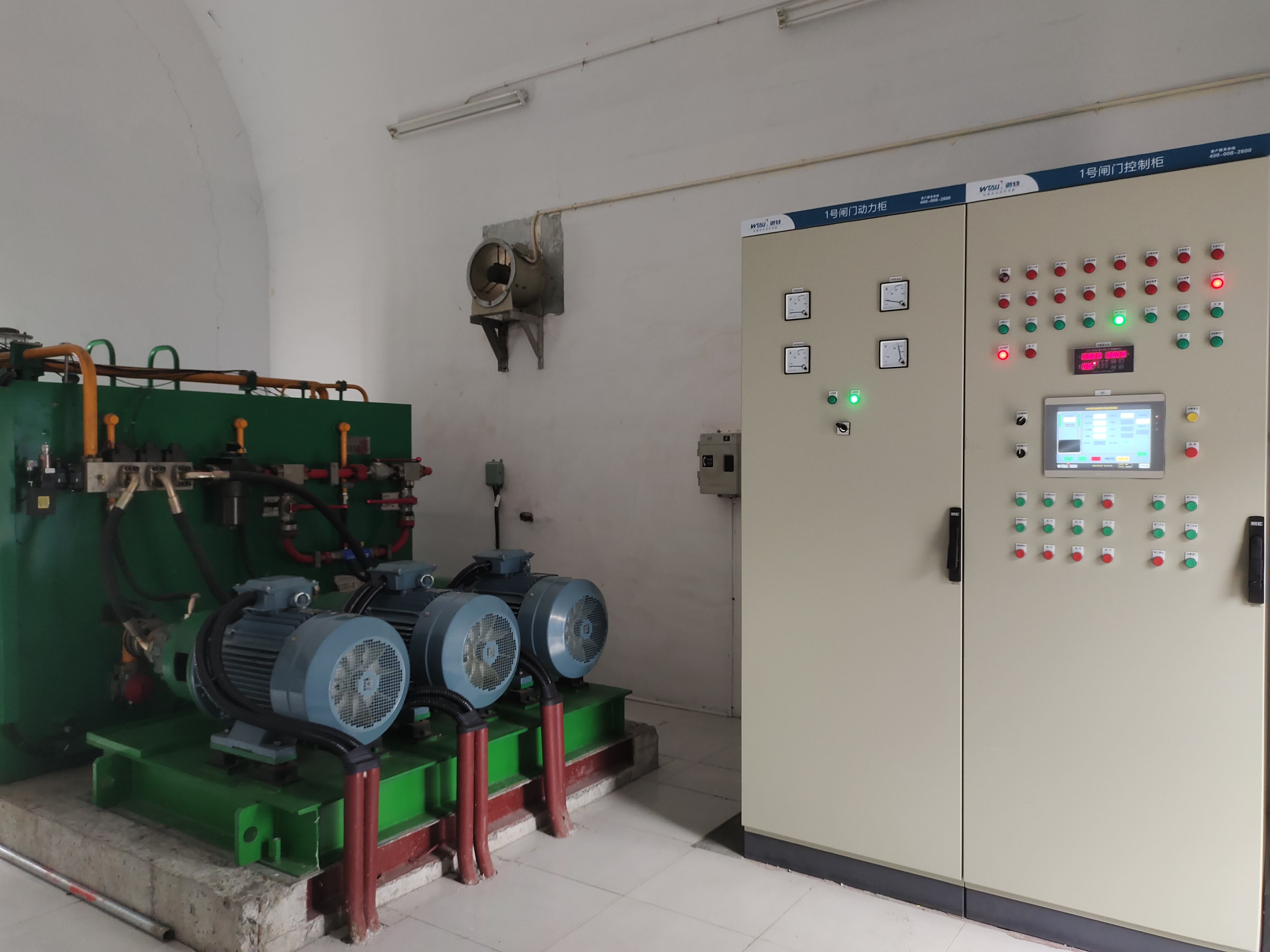

本次项目改造系统组成
本次微特主要负责对水布垭电厂溢洪道闸门电气控制系统进行改造、升级、换新，包括五套控制柜（包含柜内元器件）、五套动力柜（包含柜内元器件）、集中控制系统、开度仪、电线电缆等。

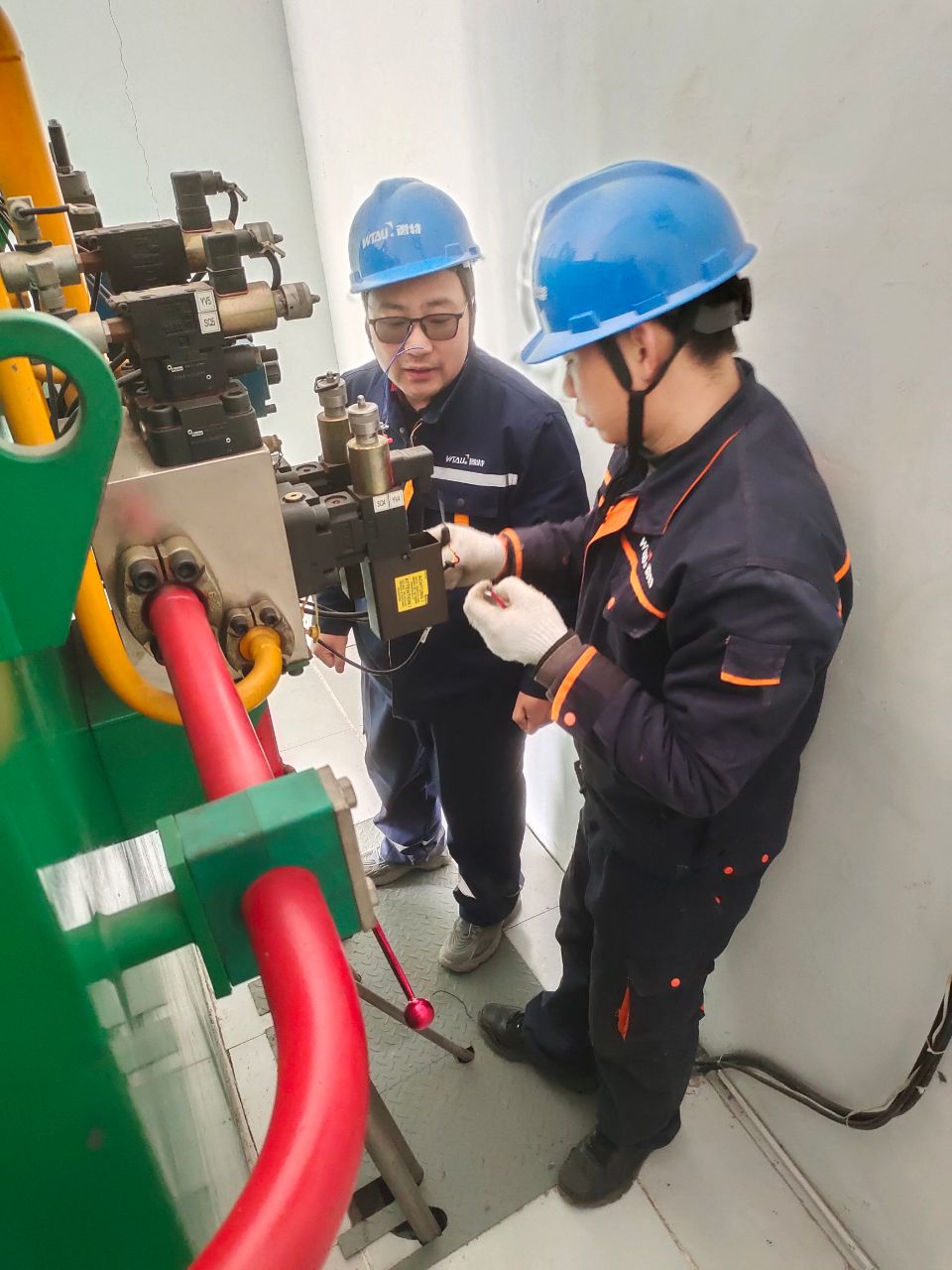

微特工程师现场施工

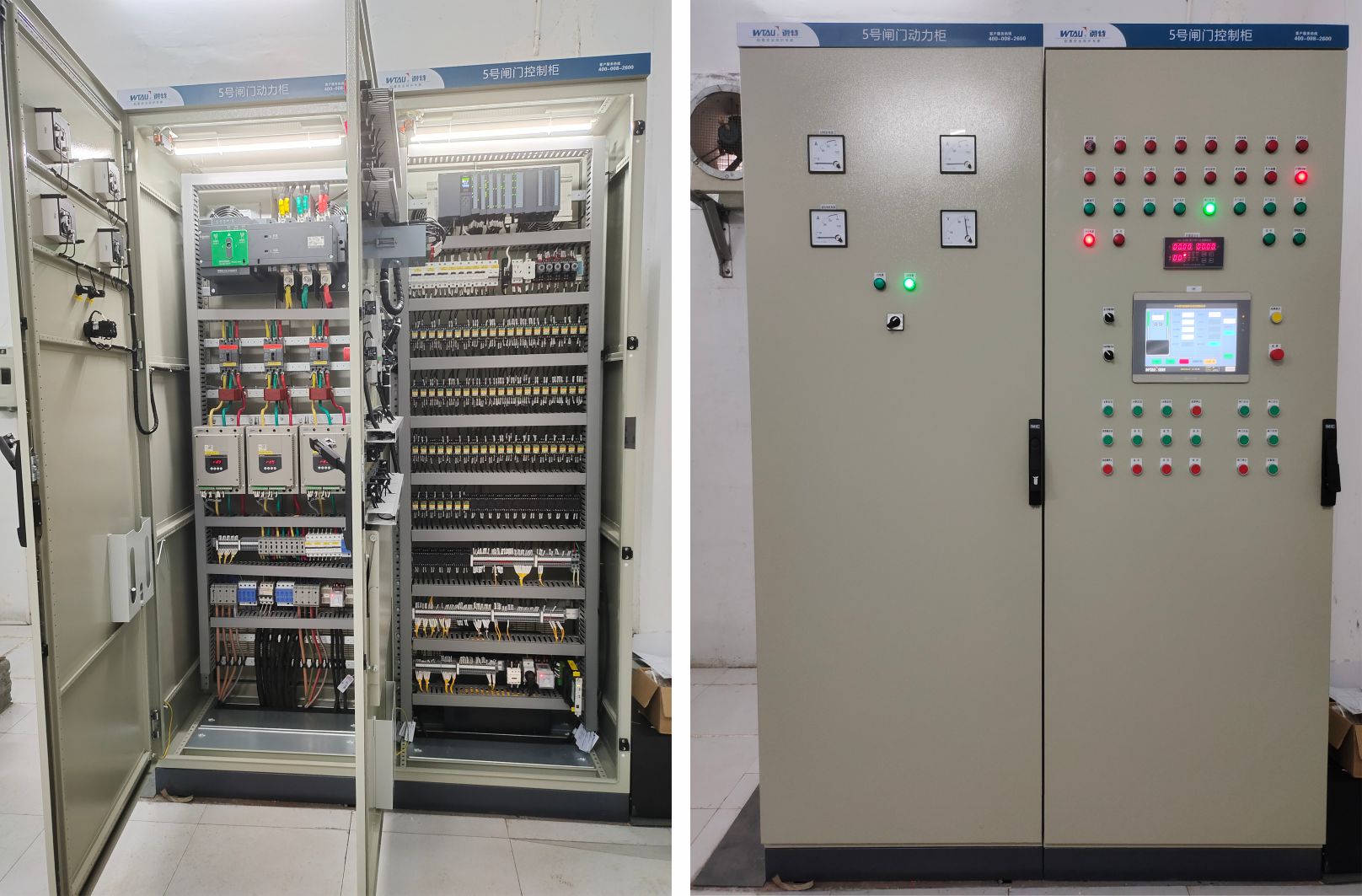

施工完成效果图
本次改造过程中，电机启动方式由星型启动、三角型运行方式升级改造为软启动器启动方式；动力柜进线电源采用双回路供电，原先经接触器控制切换，现升级改造成双电源互投装置切换电路；施耐德Modicon TSX Premium系列PLC升级成西门子S7-1500系列PLC，并重新编制程序；溢洪道工作门闸门开度仪整体更换成微特闸门开度仪，将原机械式限位开关升级为微特光电式限位开关，增设独立的微特闸门开度显示仪表。

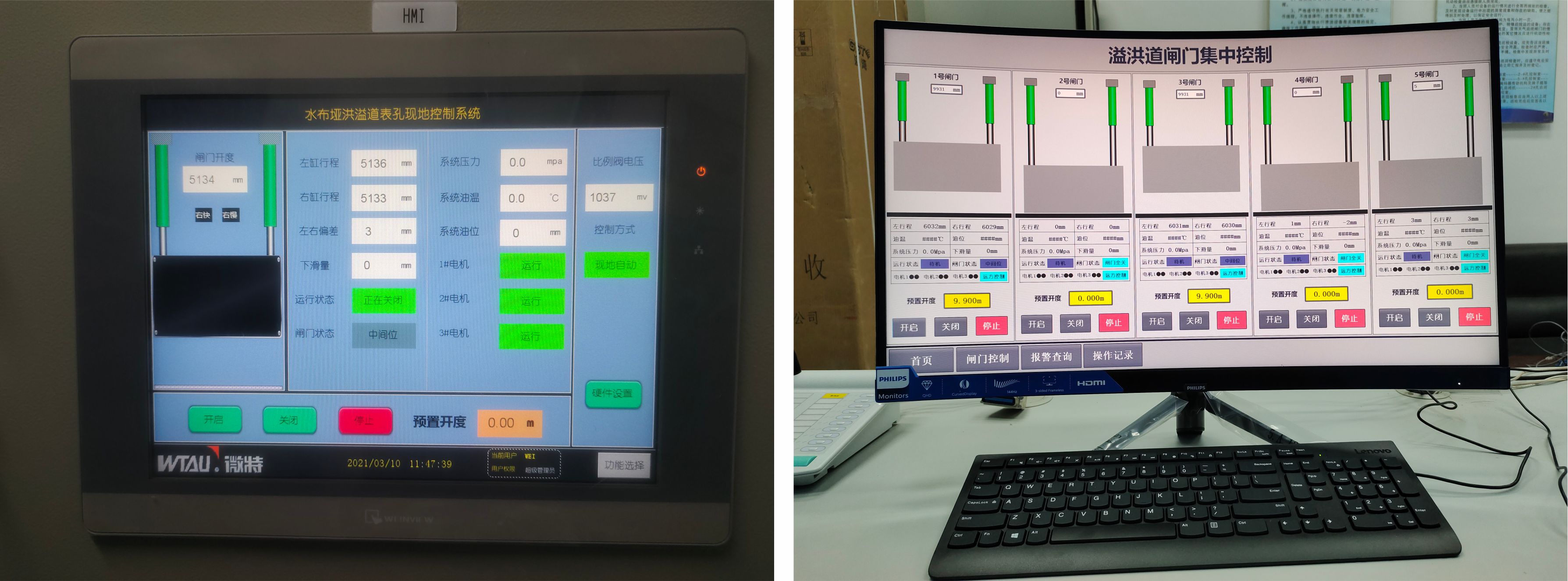

现地、集中控制系统
弧形工作门的开启或关闭可通过操作现地控制室或集控室内的设备实现。集控室和现地控制室的通讯网络原先采用单光纤以太环网模式，现改造成双光纤星型以太网模式。通讯网络设备由集控室的一台以太网光纤交换机、现地控制室的5台以太网光纤交换机和5套现地站以太网通信模块、光纤及辅件等设备组成，本项目实施过程中将对这些设备进行升级换新及调试。
改造完成后现场试运行
通过现场持续不断的运行试验，该项目严格按照施工要求如期通过客户验收，现已正常投入使用，为即将到来的汛期提供了可靠保障，微特产品也将持续为水布垭电厂保驾护航！
