近期，由微特技术有限公司承接的张掖黑河宝瓶水电站溢洪道弧形工作闸门开度系统改造项目顺利通过验收。
宝瓶水电站地处甘肃省肃南裕固族自治县和青海省祁连县境内省界的黑河上，距张掖市约165km，距下游三道湾水电站厂房26.2km，是黑河流域规划的第二座水电站。电站坝高93.5m,设计库容2050万 m3， 总装机容量123MW（50MW×2+23MW），年平均发电量4.1亿kwh。

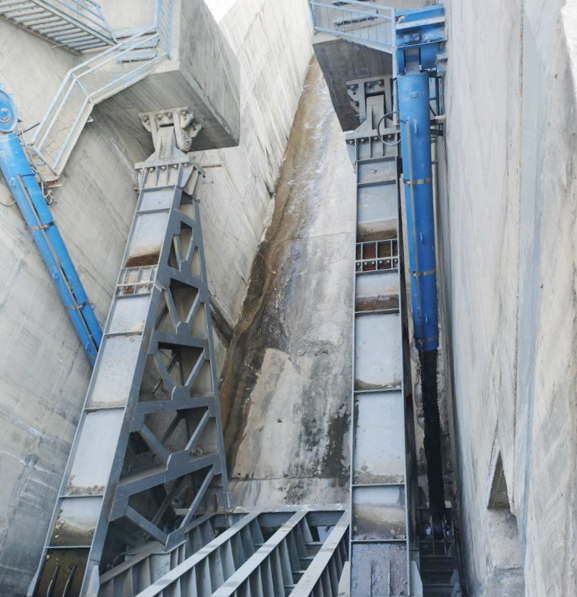

宝瓶水电站溢洪道弧形工作闸门液压启闭机原有的副拉缸三角测量开度传感器有不同程度的损坏，并且在原来使用过程中发现当闸门开度过大时，换算比例过大，造成开度不准确，且油缸振动时易造成开度瞬间超差，导致溢洪道工作闸门启闭不同步，存在安全隐患。为保证液压启闭机设备的正常运行，需对开度传感器进行改造。

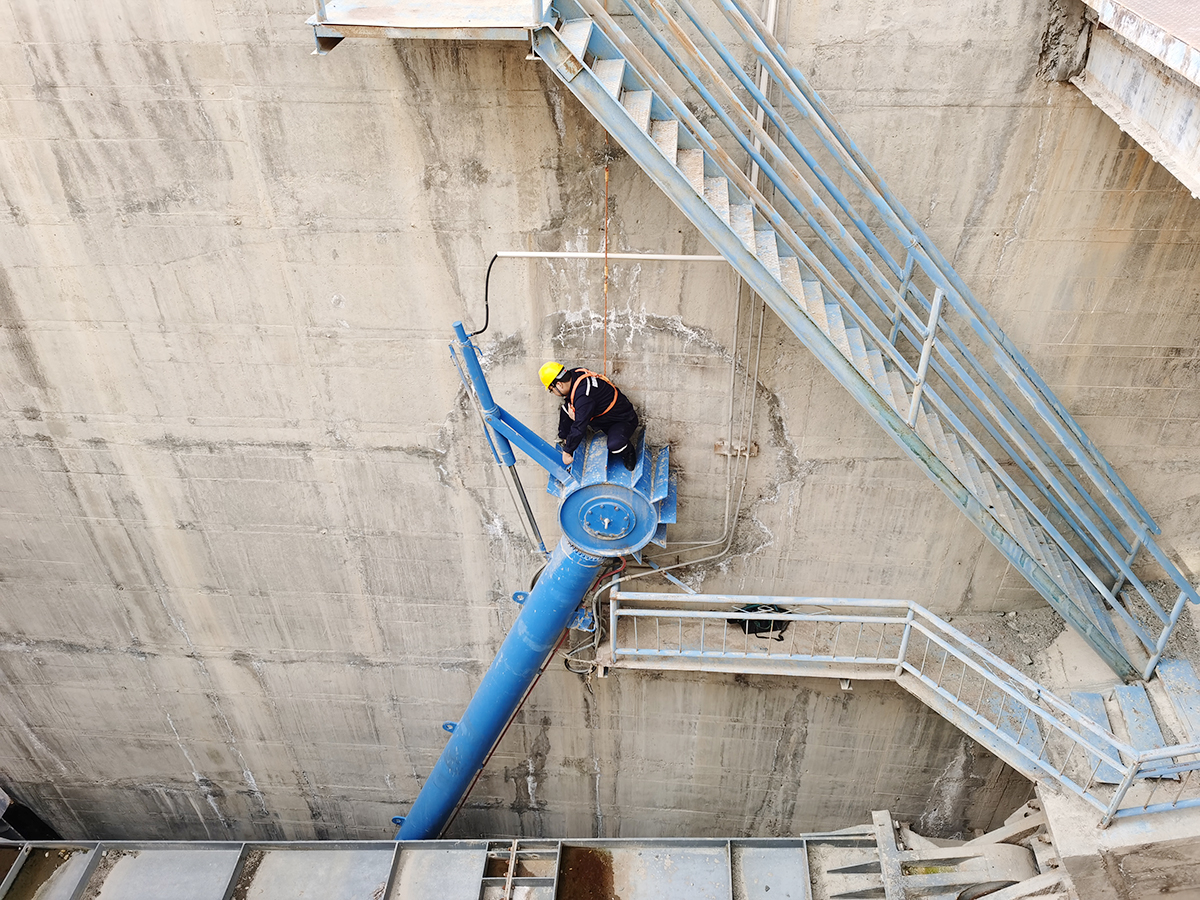

微特工程师现场施工中
经微特工程师现场调研，结合宝瓶电站实际情况，排除副拉缸传感器及陶瓷活塞杆内置传感器（需要改造油缸活塞杆），可供选择的外置式检测装置有钢丝绳拉线盒式传感器和静磁栅传感器。钢丝绳拉线盒传感器优点是体积较小安装方便、造价相对便宜，缺点是适应环境能力较差（风吹雨淋杂物等会导致钢丝绳晃动引起检测误差、并且冬天冰冻时检测用钢丝绳容易冻断）、精度及防护等级不高，故障率高。静磁栅传感器优点突出，主要优点有：不同于传统的由钢丝绳带动编码器旋转、由旋转运动转换为直线位移的方式，它直接测量启闭机的直线位移，无需进行换算，因而检测精度高可达± 1 mm；非接触式测量，无机械磨损，基本免维护；高强防护等级，能适应恶劣环境；数据稳定，断电不丢失数据；可附带上下行程限位开关，无需单独设计安装限位开关；后期维修、更换方便；油缸外置安装，不改变油缸现有状态。其缺点是相对其它开度检查装置体积较大，前期安装相对麻烦。
经过与用户反复沟通，用户最终选择采用静磁栅闸门行程传感器作为改造替换品。根据黑河宝瓶水电站溢洪道弧形工作闸门及液压启闭机油缸实际情况，静磁栅传感器采用外置式安装，其上配有导向套管，电缆由后部引出，导向套管利用抱箍式安装座固定安装在油缸上；测量杆装在导向套管内，其长度略大于测量行程，测量杆前部有万向关节轴承与安装在油缸前端吊耳上的测量杆连接抱箍连接，随着油缸伸缩运动，测量杆也对应在导向套管内伸缩移动，静磁栅尺上感应到闸门开度信号。按照水利工程惯例，当活塞杆完全伸出时，开度为“0”毫米，活塞杆完全缩进时，开度为最大。同时优化表孔弧门PLC、触摸屏程序和电源回路。
经过改造后的3孔溢洪道液压弧形门起闭平稳，数据准确可靠，左右两侧同步性高，完全能准确地反映当前闸门的开度数据。
